Kot pomemben del podajalnega sistema imajo različne vrste obdelovalnih strojev različne zahteve za vodilo. Običajne oblike vodil obdelovalnih strojev so drsno vodilo, kotalno vodilo in hidrostatično vodilo.
Drsna vodilna tirnica: drsna vodilna tirnica ima prednosti preproste strukture, priročne izdelave, dobre togosti in močne odpornosti na udarce ter se pogosto uporablja v splošnih obdelovalnih strojih in je pogosto izdelana iz litega železa ali jeklene vodilne tirnice. Da bi izboljšali odpornost proti obrabi in natančnost vodilne tirnice, je površina vodilne tirnice običajno kaljena in nato zbrušena.

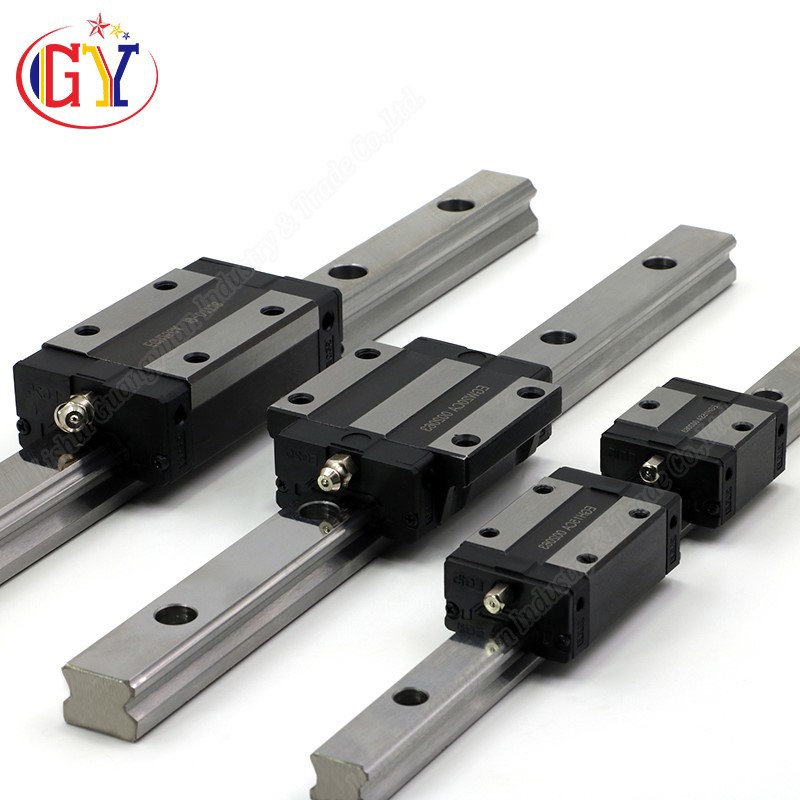

Kotalna vodilna tirnica: kotalna vodila nameščajo kotalne elemente med delovne površine vodila. Kotalni elementi so lahko kroglice, valji in igelni valji, stik z vodilom pa je točkovni ali linijski stik, zato je koeficient trenja vodila majhen. Statični in dinamični koeficient trenja sta v bistvu enaka, začetni upor je majhen, gibanje pri nizki hitrosti je gladko, natančnost pozicioniranja je visoka, mikro premik je natančen, obraba je majhna, natančnost se dobro ohranja in življenjska doba je dolga.
Hidravlična vodilna tirnica: hidravlična vodilna tirnica, ki se uporablja na obdelovalnem stroju, je v glavnem hidrostatična vodilna tirnica. Hidrostatično vodilo običajno dovaja tlačno olje med dve relativno gibljivi površini vodila, da lebdijo gibljivi deli. Tlak olja se lahko samodejno prilagodi s spremembo zunanje obremenitve, da se zagotovi, da so vodilne površine kvantitativnega podajalnika vedno v stanju čistega tekočega trenja, tako da je koeficient trenja hidravlične vodilne tirnice majhen in poraba energije majhna. Tovrstne vodilne tirnice ni enostavno nositi, ima pa dobro ohranjanje natančnosti in dolgo življenjsko dobo.
