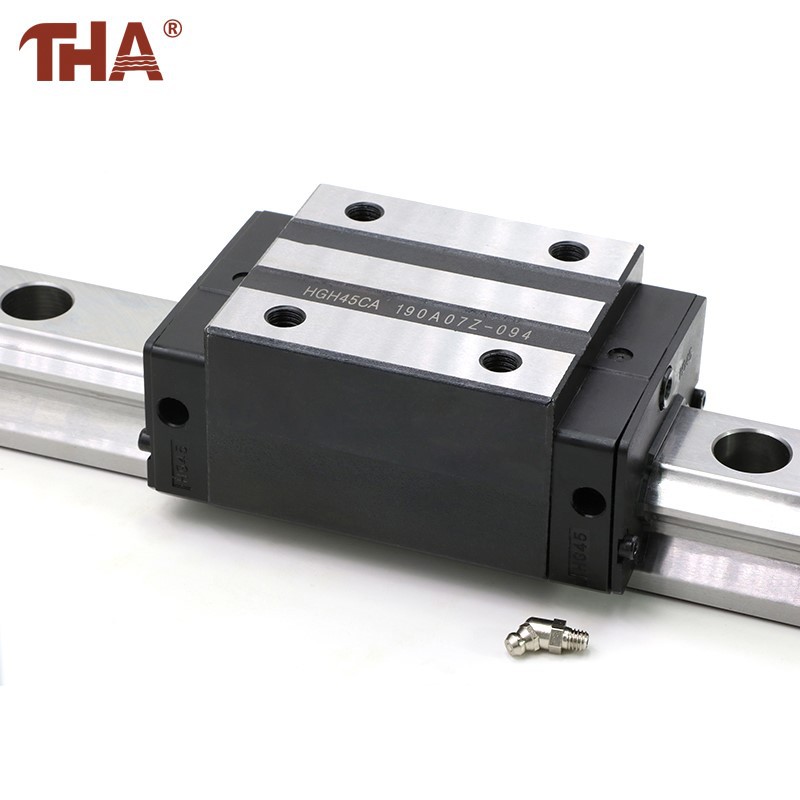

Thedrsnik linearne vodilne tirniceje treba namestiti na vodilo. Drsnik je s pritiskom pritrjen na vodilno tirnico in nastavljena je natančnost zračnosti. Ko pride do vibracij ali udarcev v strojih, se bosta drsnik in drsna tirnica verjetno zrahljala, kar bo odstopalo od prvotnega fiksnega položaja, vplivalo na natančnost delovanja in življenjsko dobo ter celo ne bo delovalo normalno. Zato je pritrditev vodila zelo pomembna. Kako je pritrjen drsnik vodilne tirnice in kakšni so načini pritrditve?
1. Metoda pritrditve pozicionirnega vijaka, zaradi omejitve prostora za namestitev uporabljena velikost vijaka ne sme biti prevelika.
2. Metoda pritrditve na potisni in potegni, pri kateri se pritisk izvaja z zaklepanjem potisno-povlečnega bloka. Prekomerna blokirna sila bo verjetno povzročila ukrivljanje tirnice ali deformacijo zunanjega ramena, zato je treba posebno pozornost nameniti ustreznosti blokirne sile med namestitvijo.
3. Metoda pritrditve pritisne plošče. Na ta način morata stranica tirnice in drsnika rahlo štrleti iz roba postelje in delovne mize, stiskalna plošča pa mora biti obdelana z utori za pobeg, da se prepreči poseganje v vogale drsne tirnice ali drsnika med namestitvijo.
4. Metoda pritrditve valja, valj je pritisnjen z napredovanjem naklona glave vijaka, zato je treba posebno pozornost nameniti položaju glave vijaka.
Če povzamemo, obstajajo štirje pogosto uporabljeni načini za pritrditev drsnika linearne vodilne tirnice: pritrditev s pritiskom in vlečenjem, pritrditev s tlačno ploščo, pritrditev z vijaki in pritrditev z valji, ki imajo svoje značilnosti in se uporabljajo za različne scene, v upanju, da vam bodo pomagali. nadalje razumeti linearno vodilo.
