EK kompaktna fiksna stranska opora

Podrobnosti izdelka

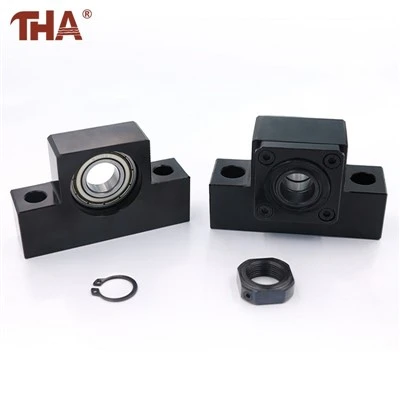

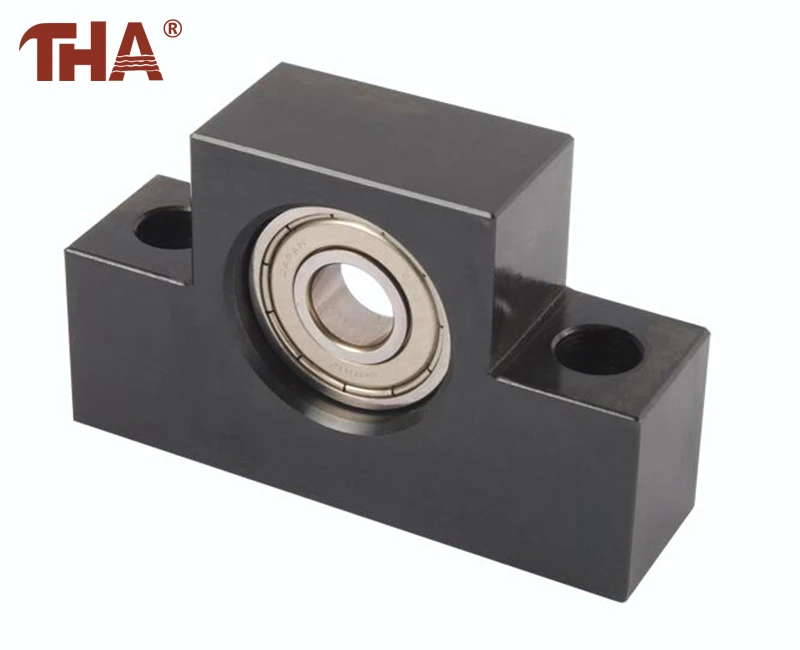

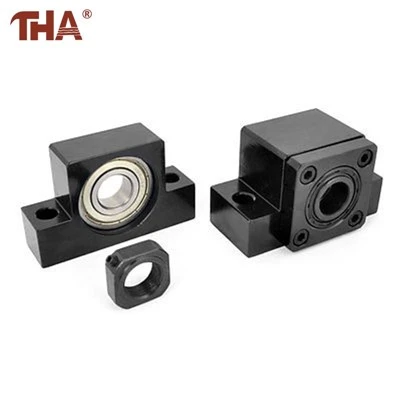

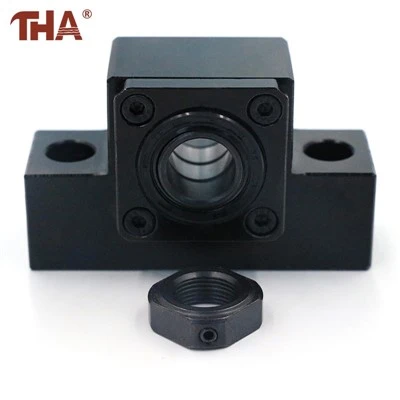

Serija EK je nameščena na fiksnem koncu krogličnega vretena. Za razliko od končne-enote, ki jo podpira EF, omejuje aksialno gibanje in pomaga ohranjati položaj osi vijaka med pospeševanjem, zaviranjem in spremembami smeri.



Razporeditev ležajev se prilagodi pred dostavo, kar omogoča montažo celotne enote brez ločene nastavitve notranje prednapetosti ležaja. Priložena je protimatica in distančni obročki za pritrditev strojno obdelanega konca gredi vijaka. Standardni modeli, ki so na voljo, so EK6, EK8, EK10, EK12, EK15 in EK20.



Opis izdelka

Med sestavljanjem namestite enoto EK na pravilno strojno obdelan fiksni-stranski konec gredi in jo pritrdite s priloženo protimatico. Začasno pritrdite ohišje na podnožje stroja, preden dokončate poravnavo s kroglično matico in nasprotno podporno enoto. Končno zategovanje je treba izvesti šele po preverjanju teka gredi in neomejenega hoda.



Med namestitvijo ne razstavljajte ležajnega sklopa. Končne mere vijak-a, montažna površina in izbrana velikost EK se morajo med seboj ujemati; samo številka modela ne potrjuje združljivosti z obstoječo gredjo.



Informacije o izdelku

Postavka	Informacije
Serija izdelkov	EK
Vrsta izdelka	Kompaktna nosilna enota s krogličnim vijakom
Položaj namestitve	Fiksna stran
Smer obremenitve	Aksialni in radialni
Stanje ležaja	Prilagojeno in prednaloženo pred dostavo
Vključeni fiksni stranski deli	Protimatica in dva distančna obroča
Razpoložljivi modeli	EK6 EK8 EK10 EK12 EK15 EK20
Ujemanje podprte strani	serija EF
Izbirna zahteva	Ujemajte se z velikostjo ohišja in dimenzijami obdelave-koncev vijakov
Izdelava po meri	Na voljo po risbah ali vzorcih strank



pogosta vprašanja

1. Ali je enota EK zamenljiva z enoto EF?
Št. EK se uporablja na fiksni strani in nadzoruje aksialno gibanje. EF podpira nasprotni konec, hkrati pa omogoča, da se ureditev prilagodi normalnim pogojem namestitve in delovanja.

2. Ali je treba med montažo prilagoditi prednapetost ležaja?
Notranja razporeditev ležajev je dobavljena nastavljena in prednapeta. Med običajno namestitvijo ga ne smete razstaviti ali neodvisno ponovno nastaviti.

3. Katere podatke potrebujete pri naročilu?
Prosimo, navedite model EK, končno risbo -gredi s krogličnim vijakom, zahtevano količino in morebitne omejitve za namestitev. Te podrobnosti pomagajo potrditi združljivost dimenzij pred proizvodnjo.

4. Ali lahko izdelate nestandardno podporno enoto?
Gradimo po risbah strank pod OEM/ODM in sprejemamo naročila tako majhnih kot en kos za standardne velikosti.



O nas

Lishui Guangyuan Industry & Trade Co., Ltd. izdeluje kroglična vretena, linearna vodila, podporne enote in druge komponente linearnega-gibanja. Standardni deli in deli, ki temeljijo na-risbah, se proizvajajo za obdelovalne stroje, sisteme za avtomatizacijo in opremo za pozicioniranje, pri čemer je pred odpremo opravljen pregled dimenzij.
