Fiksna podpora s krogličnimi vijaki s prirobnico FK

Podrobnosti izdelka

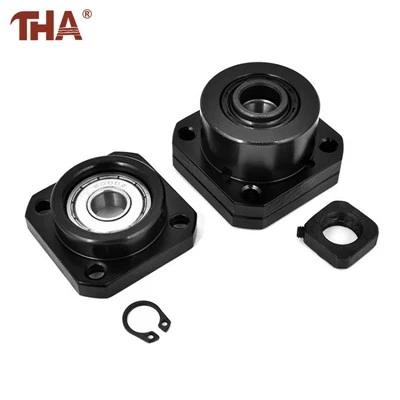

Ohišje FK ima okroglo sprednjo prirobnico namesto pritrdilne noge. Namesti se na pripravljeno strojno ploščo, tako da njeno telo poteka v ali skozi ploščo v skladu z zasnovo opreme.

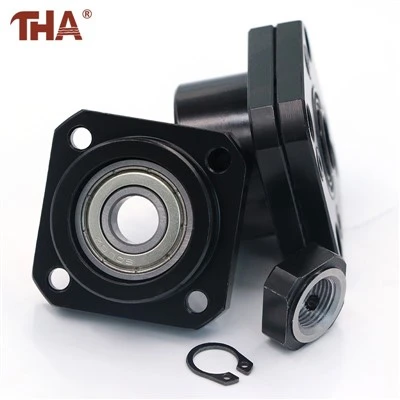

Znotraj ohišja je sklop ležajev vpet med ramo strojno obdelanega konca vijaka in protimatico. Ko je sestavljen, ta sklad določa aksialni položaj vijaka. Štrleči del gredi ostane na voljo za namestitev motorne sklopke.



Serije, prikazane na strani, vključujejo FK6, FK8, FK10, FK12, FK15, FK20, FK25 in FK30. Te reference predstavljajo različne sedeže ležajev in dimenzije ohišij. Niso neposreden seznam premerov navojev krogličnih vijakov.



Opis izdelka

Pred strojno obdelavo koncev krogličnih vijakov je treba izbrati enoto FK. Podporna risba določa premer ležajnega ležaja, položaj ramen, navoj kontramatice in preostalo dolžino za sklopko. Poznejša menjava podpore bo morda zahtevala ponovno strojno obdelavo konca gredi.



Okrog izbrane enote je treba pripraviti tudi strojno ploščo. Preverite zunanji premer prirobnice, lokacijski del, krog vijakov in zahtevano zadnjo stran. Na strani motorja mora ostati dovolj prostora za doseg protimatice in spojnih vijakov med montažo.



Rame vijaka se morajo pravilno dotikati ležajnega sklopa. Prekratek, nepravilno nameščen ali oviran polmer obdelave lahko onemogoči pravilno vpenjanje, tudi če je premer ležaja pravilen.



Ko je enota FK pritrjena na ploščo stroja, je treba kroglično matico in premično mizo namestiti, ne da bi vijak potisnili vstran. Obrnite vijak na več položajih mize, da ugotovite upor poravnave. Sklopko motorja je mogoče zavarovati po tem mehanskem pregledu.



Če stroj uporablja podporo FF na skrajnem koncu, je treba njeno lokacijo ugotoviti z poravnanim vijakom, namesto da bi jo uporabili za vlečenje gredi na svoje mesto.



Informacije o izdelku

Vmesnik za preverjanje	Zahteva po naročilu ali risbi
Družina izdelkov	FK fiksna{0}}končna ležajna enota
Postavitev stanovanja	Montaža okrogle prirobnice
Objavljene velikosti	FK6 FK8 FK10 FK12 FK15 FK20 FK25 FK30
Podatki-na strani stroja	Premer prirobnice, ki določa položaje vijakov premera in debelino plošče
Stranski podatki vijaka-	Navoj protimatice ramenskega ležaja ležaja in podaljšek sklopke
Nosilna vloga	Vzpostavi radialni in aksialni položaj gnanega-konca
Zadrževalni del	Vijak-protimatica gredi
Motor-Stranski prostor	Odmik za protimatico sklopke in orodja za montažo
Izbirna oddaljena-enota	Podpora za serijo FF
Končno preverjanje	Vrtenje gredi skozi celoten hod stroja



pogosta vprašanja

Ali je na strani motorja nameščena enota FK?

ja Običajno se uporablja na pogonskem koncu, pri čemer je sklopka nameščena med gredjo krogličnega vijaka in motorjem.

Ali se FK12 samodejno ujema z vsakim 12 mm krogličnim vijakom?

Ne. Podpora se mora ujemati s premerom in dolžino strojno obdelanega ležajnega čepa. Samo nazivni premer vijaka ni dovolj.

Kakšna je razlika med FK in FF?

FK je fiksna-stranska enota, ki nadzira aksialni položaj vijaka. FF je podpora na nasprotnem- koncu, ki zagotavlja predvsem radialno vodenje, hkrati pa omogoča, da se izbrana razporeditev podpore prilagodi obnašanju gredi.

Ali je treba motor priključiti pred poravnavo?

Podporno ohišje in kroglično matico je treba najprej poravnati skozi celoten hod. Prezgodnja priključitev motorja lahko prikrije upor ali povzroči stransko silo na sklopki.

Ali je mogoče konec vijaka strojno obdelati za izbrano podporo?

Gradimo po risbah strank pod OEM/ODM in sprejemamo naročila tako majhnih kot en kos za standardne velikosti.



O nas

Lishui Guangyuan Industry & Trade Co Ltd dobavlja podporne enote za kroglične vijake in pripravlja ujemajoče se končne obdelave-za vijake za sklope strojev. Izbiro je mogoče preveriti na podlagi risbe podpore in končnih dimenzij-končne gredi stranke.
